移动式

无线电监测测向系统

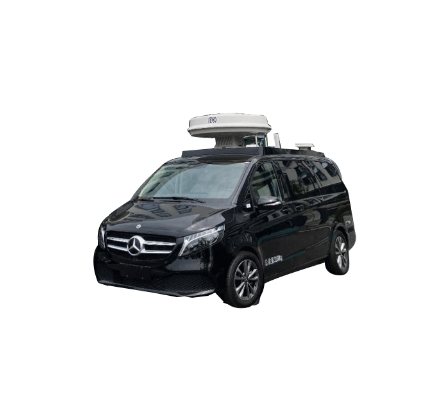

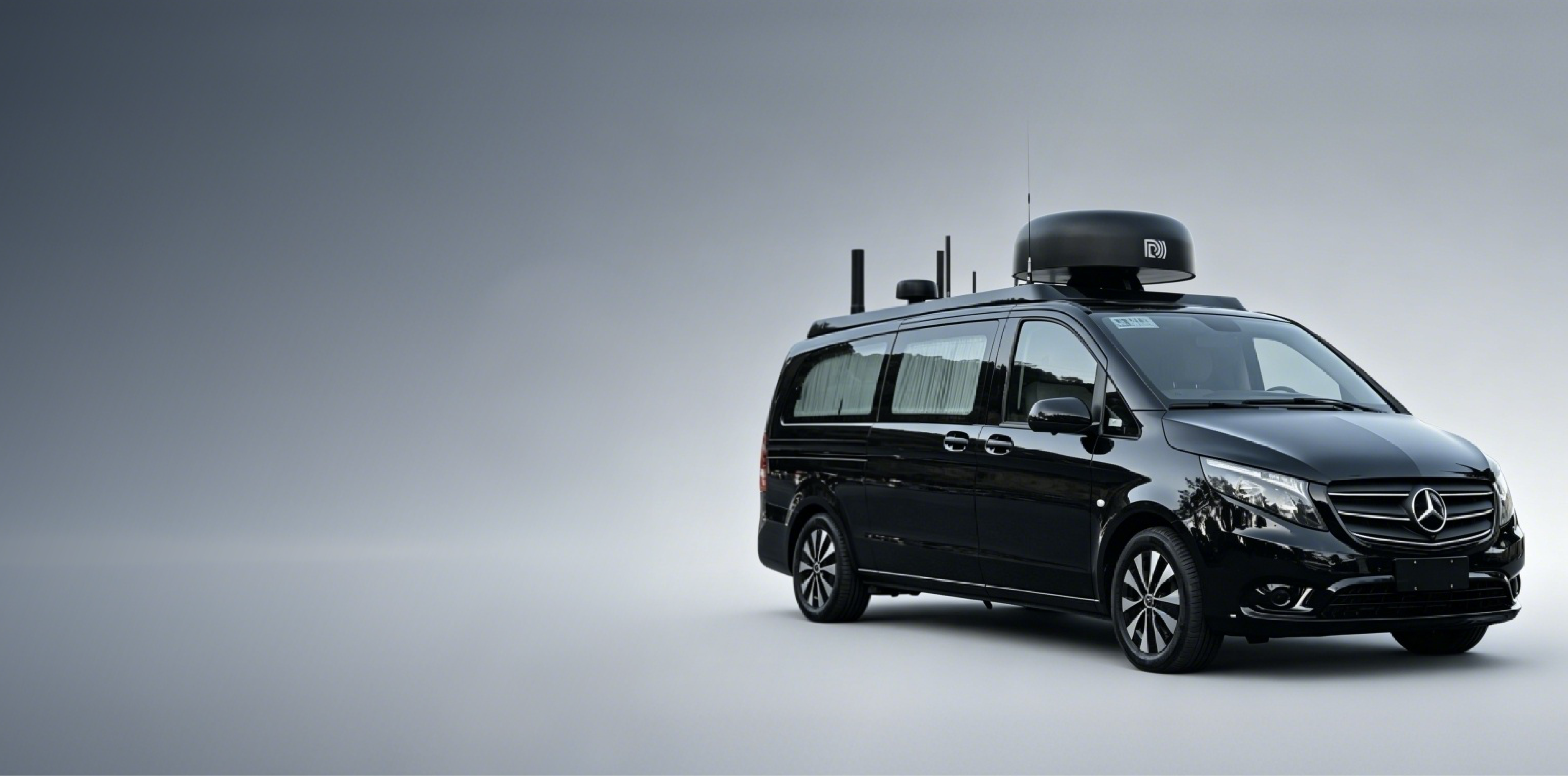

移动式无线电监测测向系统是无线电监测测向的机动手段，可弥补固定监测站覆盖不足及现场监测测向需要。主要用于完成重点区域、特殊领域的常规监测任务及专项监测工作。我公司可提供针对特定应用场景能灵活更换专项业务设备的拖挂式特种监测车、支持全天候作业的综合无线电监测车以及监测设备可快速安装拆卸的多用途无线电监测测向车。

主要功能

监测功能

具有频段扫描功能：PSCAN、FSCAN及MSCAN
具有单频测量(ITU测量)、扫描解调功能；可实时监测、测量和存储空中无线电的频率，电平、频偏、场强、带宽等ITU建议的测量参数
测向定位功能

具有单频测向、频段测向功能
具备同频多信号测向能
历史线(AOA)交叉定位功能(电平分布与概率统计结合优化)
多站联合定位功能(AOA+AOA,AOA+TDOA)
应急指挥功能

实现紧急情况的收集、显示、上报功能
实现远程指挥功能
专项业务功能(选配)

伪基站监测与识别
考试保障功能
无人机监测识别、压制功能
黑广播监测识别功能
数字对讲机监测、解调解码功能
公众移动通信基站监测

参数指标

我公司提供满足国家最新《省级无线电监测设施建设规范和技术要求(试行)》的一、二、三类移动监测站。监测测向频率范围最大覆盖20MHz~18GHz,采用相关干涉仪或全频段空间谱多种测向体制，最多可支持5个同频信号测向。

指标名称	一类移动站	二类移动站	三类移动站
监测频率范围	20~18000MHz	20~18000MHz	20~8000MHz
测向频率范围	垂直极化：20~18000MHz	垂直极化：20~18000MHz	垂直极化：20~8000MHz
测向频率范围	水平极化：40~1300MHz	水平极化：40~1300MHz	水平极化：40～1300MHz
相位噪声(fc=1GHz)	≤-125dBc/Hz@10kHz	≤-120dBc/Hz@10kHz	≤-105dBc/Hz@10kHz
实时中频带宽	≥160MHz	≥80MHz	≥40MHz
测向准确度	≤2°(30~3000MHz,R.M.S,无反射环境)	≤3°(30~3000MHz,R.M.S,无反射环境)	≤3°(30~3000MHz,R.M.S,无反射环境)
	≤3°(3~6GHz,R.M.S,无反射环境)	≤5°(3~18GHz,R.M.S,无反射环境)	≤5°(3~8GHz,R.M.S,无反射环境)
	≤5°(6~18GHz,R.M.S,无反射环境)	-	-
测向时效	≤1ms(单次突发信号)	≤2ms(单次突发信号)	≤5ms(单次突发信号)
测向体制	九通道空间谱测向、相关干涉仪测向	三通道空间谱测向、相关干涉仪测向	相关干涉仪测向
同频信号分离个数(D/λ>1)	≥5	≥3	-
扫描速度(25kHz步进)	≥1000GHz/s	≥500GHz/s	≥100GHz/s

特种监测车

系统由牵引车和挂车组成，牵引车可以为普通未改装车辆，挂车作为设备承载车辆，可根据具体应用要求改装为监测/测向车、无线电管制车、无人机管制车等等。

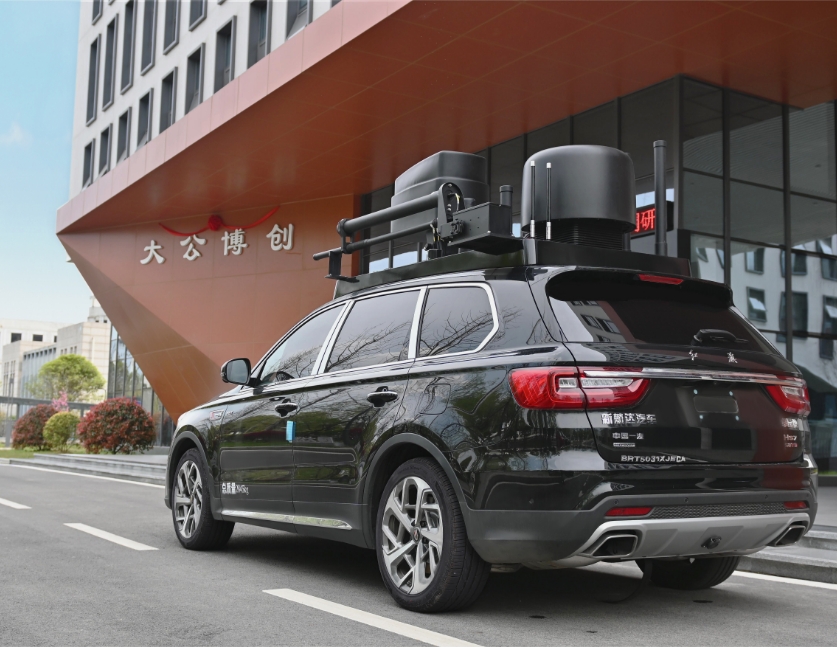

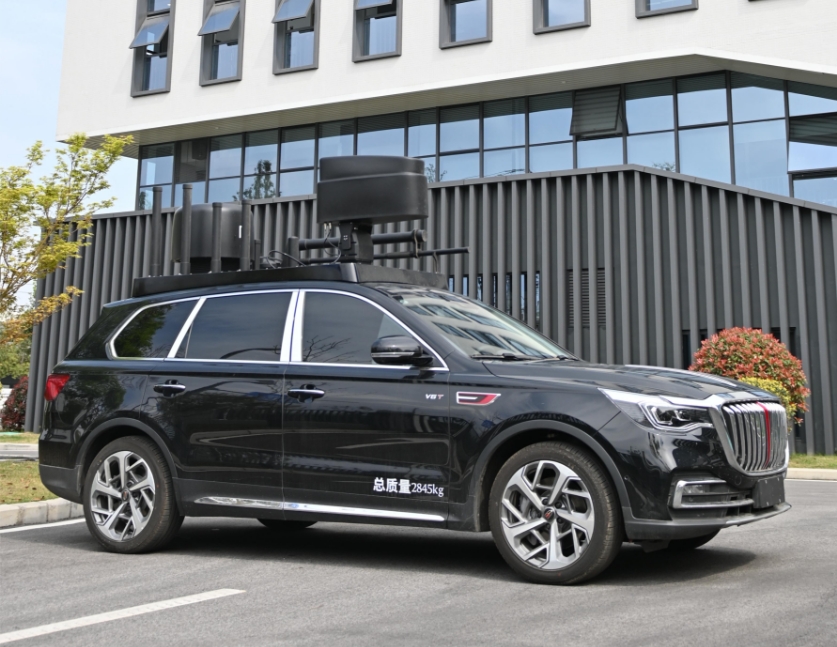

多用途无线电监测测向车

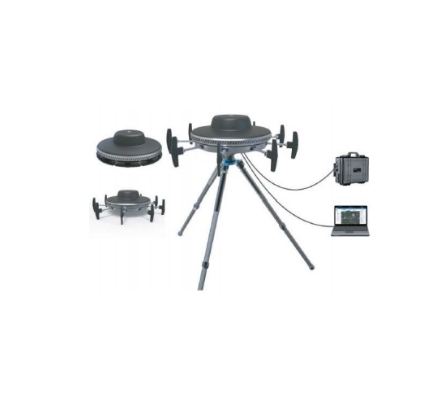

将快速部署式可搬移监测测向设备通过快拆式结构件架设于普通车辆顶部，连接网线即可上电工作。设备支持车载电池供电，也可以通过汽车发电机供电，可满足《省级无线电监测设施建设规范和技术要求(试行)》二、三类移动站要求(监测测向频率范围20MHz~18GHz)。在不需要监测车工作时，可将设备从车顶拆下，实现一机多用。
